Как проверить и заменить датчик положения дроссельной заслонки правильно

Если вы когда-либо сталкивались с проблемами работы двигателя вашего автомобиля, возможно, вы слышали о датчике положения дроссельной заслонки, или, как его ещё называют, ДПДЗ. Этот небольшой, но очень важный элемент играет ключевую роль в управлении работой двигателя, влияя на потребление топлива, динамику разгона и стабильность работы мотора. Понять, как проверить состояние датчика положения дроссельной заслонки и заменить его самостоятельно, — задача, которая под силу каждому, кто хотя бы немного знаком с устройством автомобиля.

В этой статье мы подробно разберём, зачем нужен этот датчик, как определить признаки его неисправности, какие методы диагностики использовать, а также шаг за шагом рассмотрим процесс замены датчика. Всё изложено максимально просто и понятно, чтобы даже новичок смог сориентироваться.

Содержание

Что такое датчик положения дроссельной заслонки и зачем он нужен?

Датчик положения дроссельной заслонки — это электронный элемент, который определяет угол открытия дроссельной заслонки в двигателе внутреннего сгорания. Проще говоря, он «сообщает» блоку управления двигателем (ЭБУ), насколько сильно вы нажали на педаль газа. Это крайне важно, потому что именно от этих данных зависит, как именно двигатель будет работать — сколько топлива подать, как отрегулировать момент зажигания и прочие параметры.

Почему это важно?

Работа двигателя – это сложный процесс, где всё должно быть слажено и чётко отрегулировано. Без точных данных с датчика положения дроссельной заслонки двигатель может испытывать:

неровную работу на холостом ходу;
потери в мощности и динамике разгона;
повышенный расход топлива;
повышенное выделение токсичных веществ;
случаи «зависания» оборотов или даже остановки двигателя.

Таким образом, исправность датчика напрямую влияет на то, насколько легко и эффективно вы управляете автомобилем.

Как определить, что датчик положения дроссельной заслонки нуждается в проверке или замене?

Неполадки проявляются в виде разнообразных симптомов. Иногда водитель сразу чувствует, что что-то не так, иногда признаки могут быть малозаметными. Рассмотрим основные сигналы, на которые стоит обратить внимание.

Основные признаки неисправности датчика

Неустойчивые обороты двигателя на холостом ходу. Двигатель может неожиданно набрать много оборотов, а затем резко снизить их.
Провалы и рывки при разгоне. Тяжело плавно ускоряться, появляются подёргивания в движении.
Затруднённый запуск двигателя или остановка сразу после запуска. В ряде случаев двигатель может заглохнуть при начале движения.
Загорается индикатор «Check Engine». Особенно если в памяти компьютера хранятся ошибки, относящиеся к дроссельной заслонке.
Увеличенный расход топлива. Некорректные данные с датчика заставляют ЭБУ подать лишнее топливо.

Какие ошибки в компьютерной диагностике могут указывать на неисправный ДПДЗ?

Для удобства свяжем возможные коды ошибок, которые встречаются в системах диагностики автомобилей:

Код ошибки	Описание	Что это означает
P0120	Датчик положения дроссельной заслонки — цепь неисправна	Проблемы в электроцепи датчика, обрыв провода или плохой контакт
P0121	Низкий уровень сигнала с датчика положения дроссельной заслонки	Сигнал меньше нормы – возможно, датчик повреждён или засорён
P0122	Сигнал датчика положения дроссельной заслонки слишком низкий	Датчик выдаёт сигнал ниже порогового значения
P0123	Сигнал датчика положения дроссельной заслонки слишком высокий	Показания выше предельной нормы, могло произойти замыкание

Если вы видите похожие ошибки, стоит провести диагностику ДПДЗ.

Диагностика датчика положения дроссельной заслонки

Теперь о том, как провести проверку ДПДЗ своими руками. Для этого нам потребуются базовые инструменты и мультиметр (тестер), а также доступ к системе автомобиля.

Подготовка к проверке

Перед тем как приступить к диагностике, убедитесь, что у вас есть:

мультиметр с функцией измерения напряжения и сопротивления;
инструкция по эксплуатации автомобиля;
чистые руки и хорошее освещение;
возможность отсоединить разъём датчика.

Визуальный осмотр

Первый шаг – это всегда осмотр. Проверьте разъём и провода, идущие к датчику:

нет ли коррозии и окисления контактов;
отсутствие повреждений изоляции;
хорошая фиксация разъёмов.

Если провода целы и сухие, можно переходить к измерениям.

Проверка сопротивления

Датчик положения дроссельной заслонки, как правило, является потенциометром. Это значит, что сопротивление должно изменяться плавно при перемещении заслонки.

Откройте капот, найдите датчик (обычно он установлен рядом с дроссельной заслонкой).
Отключите разъём датчика.
Подключите щупы мультиметра к контактам датчика, согласно схеме.
Покрутите дроссельную заслонку вручную, наблюдая за изменением сопротивления.

Если сопротивление скачет, «зависает» или не меняется, датчик неисправен.

Проверка напряжения на датчике

Включите зажигание, но не заводите двигатель. Подключите мультиметр к выходному контакту датчика и «массе» автомобиля. Напряжение должно плавно изменяться от ~0,5 В (при закрытой заслонке) до ~4,5 В (при полной её открытости).

Если напряжение не меняется или слишком низкое/высокое, скорее всего, датчик негоден.

Как заменить датчик положения дроссельной заслонки своими руками?

Если диагностика показала, что датчик не работает должным образом, пора его заменять. Сделать это несложно, если следовать простой инструкции.

Что понадобится для замены

Новый датчик, соответствующий модели вашего автомобиля;
Набор ключей и отверток;
Перчатки и ветошь для чистки деталей;
По возможности мультиметр для контроля;
Инструкция по эксплуатации автомобиля.

Пошаговая инструкция по замене

Отключите аккумулятор. Чтобы исключить короткое замыкание и сбросить ошибки ЭБУ.

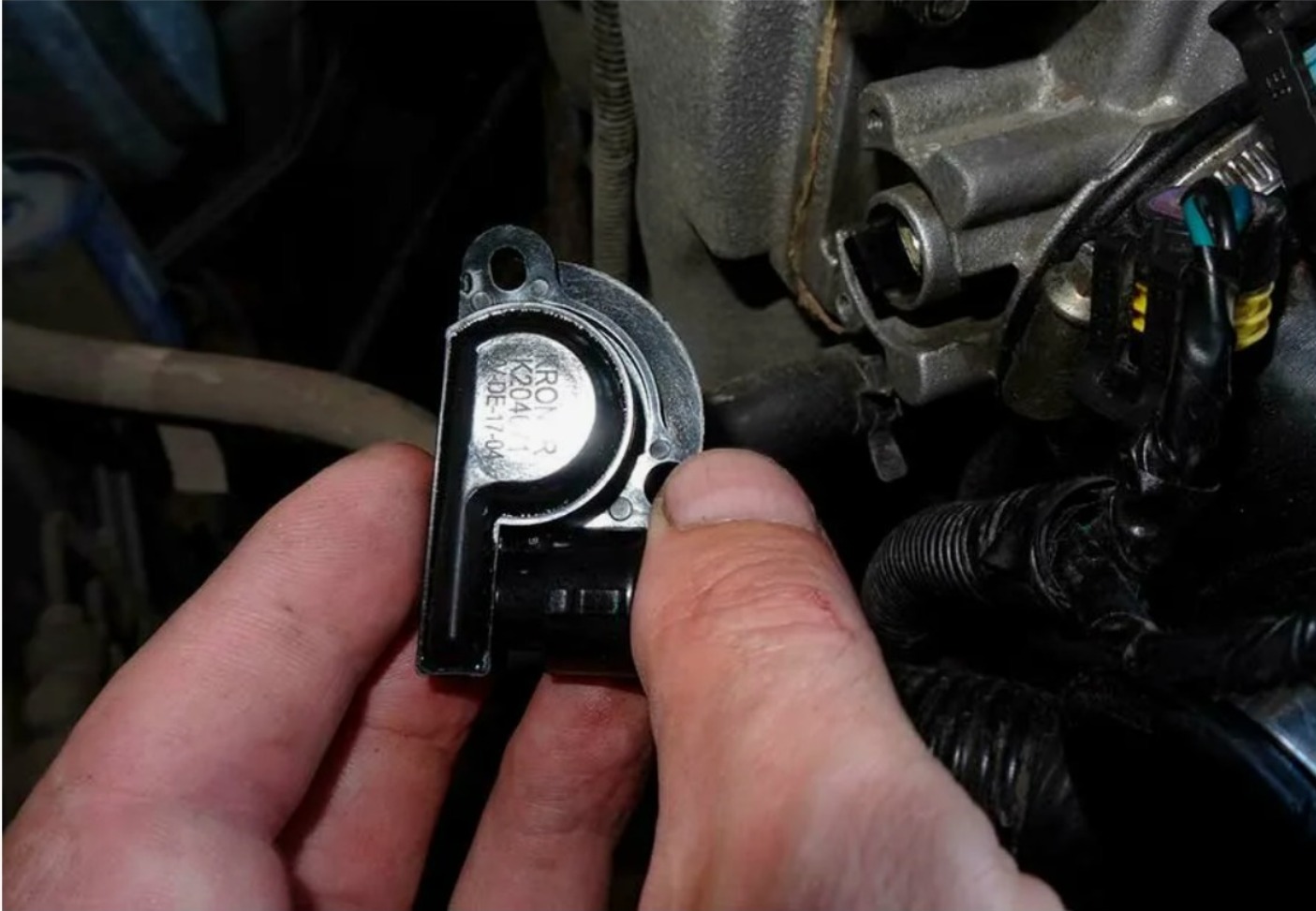

Найдите датчик положения дроссельной заслонки. Обычно он расположен на корпусе дроссельной заслонки.
Отсоедините разъём электропитания датчика.
Отвинтите крепления датчика, аккуратно выньте его.
Сравните старый датчик с новым по форме и креплениям.
Установите новый датчик на место, закрепите болтами.
Подключите разъём обратно.
Подключите аккумулятор и включите зажигание.
Проверьте работу датчика с помощью мультиметра или с помощью бортового компьютера (если есть функция сканирования).

Особенности и нюансы замены

Обязательно убедитесь, что датчик установлен корректно, все крепления затянуты, но не перетянуты, чтобы не повредить корпус;
Некоторые автомобили требуют настройки или калибровки датчика после установки. Об этом обычно говорится в руководстве по ремонту;
Если у вас движок с электронной дроссельной заслонкой (без тросика), замена и диагностика могут иметь дополнительные шаги;
Не пренебрегайте очисткой самого узла дроссельной заслонки от загрязнений во время замены.

Как избежать проблем с датчиком положения дроссельной заслонки в будущем?

Чтобы продлить срок службы датчика и сохранить стабильную работу двигателя, стоит учитывать несколько простых правил.

Заключение

Датчик положения дроссельной заслонки — это один из тех компонентов автомобиля, о которых помнишь только в момент его неисправности. Тем не менее, его роль в работе двигателя сложно переоценить. Правильные сигналы с этого датчика обеспечивают плавное ускорение, экономичное расходование топлива и стабильность работы силового агрегата.

Проверить датчик состояния дроссельной заслонки несложно: визуальный осмотр, замеры мультиметром и диагностика ошибок ЭБУ помогут выявить причину проблем. А замена датчика — задача вполне выполнимая своими руками, если внимательно следовать инструкции.

Берегите свой автомобиль, обращайте внимание на первые признаки неисправности, и тогда двигатель будет радовать вас своей надёжной и прогнозируемой работой!
