Детали трубопроводов — это неотъемлемые элементы любой инженерной системы, которые обеспечивают соединение, поворот, разветвление и герметизацию труб в единую сеть. От правильности их выбора и качества изготовления зависит надёжность и долговечность всего трубопровода, будь то система водоснабжения, отопления, газоснабжения или промышленного транспорта жидкостей и газов. Несмотря на кажущуюся простоту, детали трубопроводов играют критическую роль: даже незначительная ошибка в подборе материала или типоразмера может привести к протечкам, авариям и дорогостоящему ремонту. Современный рынок предлагает огромное разнообразие деталей — от простых отводов и переходов до сложных компенсаторов и запорной арматуры, что позволяет реализовать проекты любой сложности. В этой статье мы подробно рассмотрим основные виды деталей трубопроводов, их назначение, материалы изготовления и ключевые критерии выбора для различных условий эксплуатации.
Основные виды деталей трубопроводов

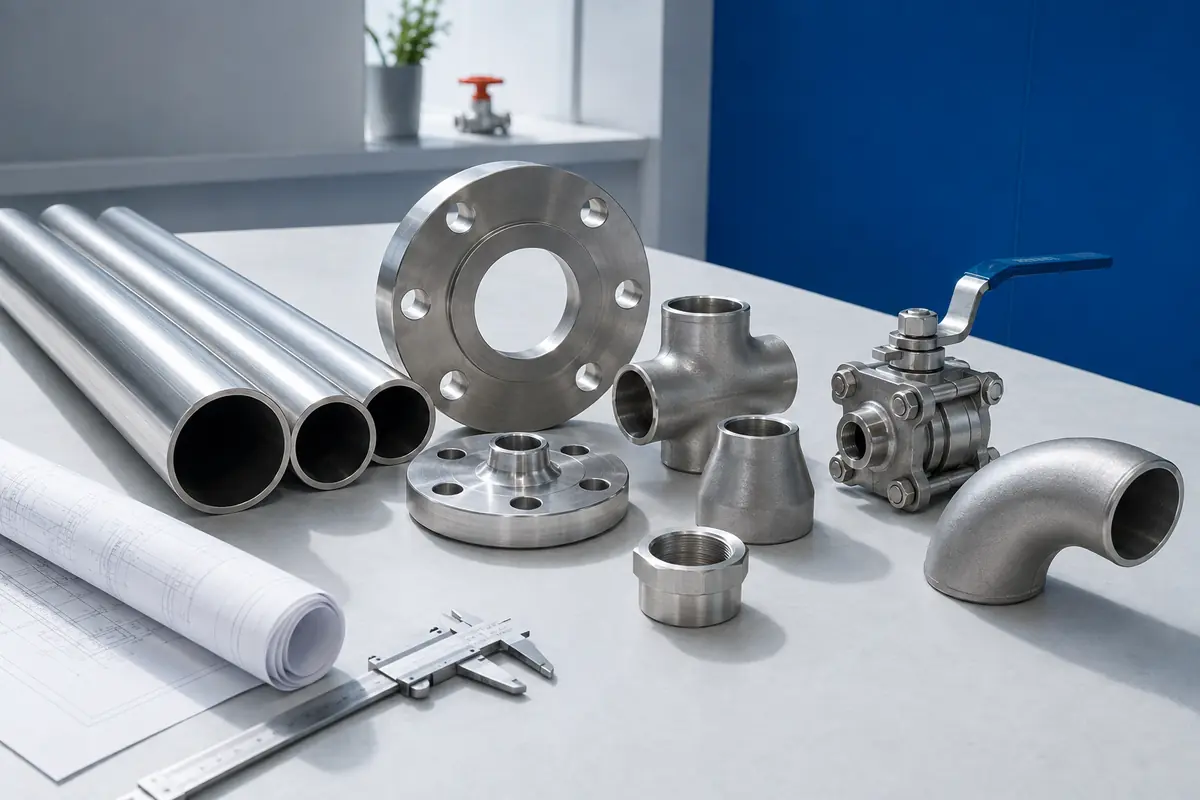

Классификация деталей трубопроводов основывается на их функциональном назначении. Отводы — это детали, предназначенные для изменения направления потока. Они бывают угловыми (45°, 90°, 120°) и радиусными, причём угол поворота и радиус изгиба влияют на гидравлическое сопротивление системы. Переходы — используются для соединения труб разного диаметра. Они могут быть концентрическими (для вертикальных участков) и эксцентрическими (для горизонтальных), что позволяет избежать образования воздушных пробок. Тройники и крестовины — обеспечивают разветвление потока на два или три направления. Эти детали незаменимы при создании сложных разводок. Заглушки и фланцы — служат для герметичного закрытия концов труб. Заглушки могут быть плоскими, сферическими или эллиптическими, а фланцы — цельными или составными. Муфты и фитинги — используются для соединения двух труб, а также для подключения к оборудованию или арматуре. Компенсаторы — специальные детали, которые поглощают температурные расширения труб и вибрации, предотвращая деформации и разрушения. Запорная и регулирующая арматура — это краны, задвижки, клапаны, которые управляют потоком среды и обеспечивают безопасность эксплуатации.
Материалы изготовления
Выбор материала деталей трубопроводов определяется средой, давлением, температурой и агрессивностью транспортируемого вещества. Стальные детали — самый распространённый вариант для промышленных систем и систем высокого давления. Они отличаются высокой прочностью и термостойкостью, но требуют защиты от коррозии. Углеродистая сталь применяется для воды, пара и нейтральных сред, а нержавеющая — для агрессивных жидкостей и пищевых производств. Чугунные детали — используются в системах водоснабжения и канализации благодаря высокой прочности и стойкости к коррозии, но они хрупкие и тяжёлые. Медные детали — применяются в системах отопления, горячего водоснабжения и кондиционирования. Медь устойчива к коррозии, имеет высокую теплопроводность и пластичность. Полимерные детали (ПВХ, ПП, ПЭ) — становятся всё популярнее для бытовых и промышленных систем. Они лёгкие, не ржавеют, устойчивы к химическим веществам, а монтаж не требует сварки — достаточно пайки или клеевого соединения. Комбинированные детали — сочетают металл и пластик, что позволяет использовать преимущества обоих материалов.
Критерии выбора деталей трубопроводов
Правильный выбор деталей трубопроводов требует учёта множества факторов. Тип транспортируемой среды — определите, что будет проходить по трубам: вода, газ, химические реагенты, пар. От этого зависит выбор материала и типа уплотнений. Рабочее давление и температура — каждая деталь имеет свои предельные параметры. Для высоких давлений и температур требуются стальные или чугунные детали, для умеренных — полимерные. Диаметр и толщина стенки — детали должны точно соответствовать диаметру трубопровода, иначе возникнут утечки или гидравлические сопротивления. Способ соединения — это может быть сварка, резьба, фланцы, муфты или пресс-соединение. Выбор зависит от материала труб и удобства монтажа. Степень агрессивности среды — для химических производств потребуются детали из нержавеющей стали или специальных сплавов, а также устойчивые к коррозии покрытия. Условия эксплуатации — учитывайте внешнюю среду (влажность, перепады температур), наличие вибраций и механических нагрузок. Нормативные требования — обязательно проверьте, соответствуют ли детали ГОСТам, СНиПам и другим стандартам, особенно для систем газоснабжения и пожарной безопасности.
Монтаж и эксплуатация
Качественный монтаж деталей трубопроводов — залог герметичности и долговечности системы. Подготовка — перед установкой детали осмотрите на предмет повреждений, проверьте чистоту поверхностей и наличие уплотнительных элементов. Сварные соединения — требуют использования квалифицированных сварщиков и соблюдения технологии. После сварки необходимо провести термообработку и контроль качества швов. Резьбовые соединения — выполняются с применением специальных уплотнителей (лента ФУМ, паста, пакля), которые обеспечивают герметичность. Фланцевые соединения — требуют точного выравнивания и равномерной затяжки болтов в диагональном порядке. Полимерные детали — соединяются пайкой или склеиванием, причём важно соблюдать температурный режим и время выдержки. При эксплуатации трубопровода необходимо регулярно проводить осмотр деталей, проверять отсутствие утечек, коррозии и деформаций. Особое внимание уделяется местам соединений, так как именно там чаще всего возникают проблемы. При обнаружении дефектов детали должны быть заменены немедленно, чтобы предотвратить аварийные ситуации.
Детали трубопроводов — это важнейшие элементы инженерных систем, от которых зависит надёжность, безопасность и эффективность всей сети. Понимание их классификации, назначения и материалов изготовления позволяет подобрать оптимальные решения для любых задач — от бытового водопровода до сложных промышленных магистралей. Правильный выбор деталей с учётом давления, температуры, агрессивности среды и способа соединения гарантирует длительную и безотказную работу трубопровода. Соблюдение технологии монтажа и регулярное техническое обслуживание помогут избежать аварий и продлить срок службы системы. Помните, что экономия на качестве деталей может привести к серьёзным последствиям, поэтому доверяйте выбор проверенным производителям и следуйте нормативным требованиям. Пусть ваш трубопровод будет надёжным и безопасным!
